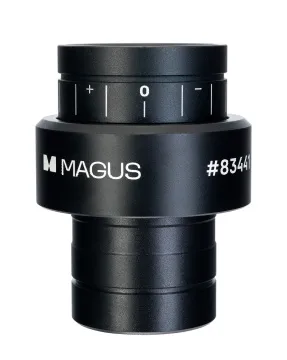

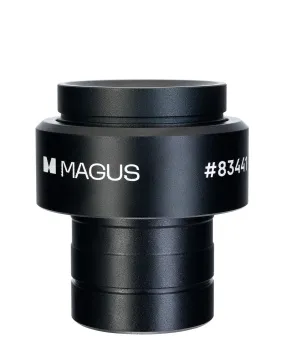

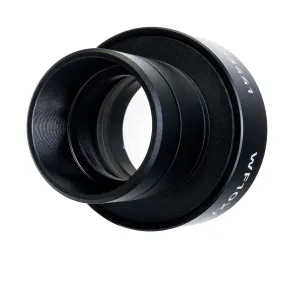

Окуляр MAGUS SE10S 10х/22 мм со шкалой (D 30 мм)

Окуляр SE10S не только обладает увеличением 10х, но и оснащен шкалой для оценки размеров препарата или его структур в миллиметрах или микронах. Разметка шкалы произведена с шагом в 0,1 мм и располагается в области полевой диафрагмы окуляра. Прежде чем приступать к измерениям, откалибруйте шкалу под параметры каждого объектива, с которым планируете работать. Модель SE10S устанавливается в трубку 30 мм.

Калибровка

Калибровка проводится с помощью калибровочного слайда. Положите его на предметный столик и сфокусируйте микроскоп на его шкале, разделенной на отрезки по 0,1 мм. Затем вращайте окуляр в тубусе до тех пор, пока деления шкалы окуляра не станут параллельны делениям на калибровочном слайде.

Расчет

Чтобы откалибровать шкалу окуляра под нужный объектив, используется формула:

Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);
L – число делений объект-микрометра;
А – число делений шкалы окуляра.

Число E нужно записать для каждого объектива. Во время измерений препарата подсчитайте количество делений на шкале окуляра между двумя нужными точками. Затем это число умножайте на E. В результате получится линейная величина объекта измерения.

Совместимость:

• Микроскоп стереоскопический MAGUS Stereo 9T
